SND/E系列级联光幕

特点：◆可提供2、3级或4级联光幕，多种接线方式；◆规格型号齐全，安装方便，接线简单；◆完善的自检功能；◆抗电磁、光干扰能力强；◆具有工作状态、接线及故障指示功能；◆具有安全监控的双路PNP输出(双路NPN输出)；◆配合专用工具第一级安全光幕可单独使用。技术参数：保护长度SND:&nbs...

产品详情

特点：

◆可提供2、3级或4级联光幕，多种接线方式；
◆规格型号齐全，安装方便，接线简单；
◆完善的自检功能；
◆抗电磁、光干扰能力强；
◆具有工作状态、接线及故障指示功能；
◆具有安全监控的双路PNP输出(双路NPN输出)；
◆配合专用工具第一级安全光幕可单独使用。

技术参数：

保护长度	SND: 0-8000mm	SNE: 0-20000mm
保护高度	见选型表
光轴间距	20mm, 40mm, 80mm	20mm, 40mm, 80mm
检测精度	30mm, 50mm, 100mm	40mm, 60mm, 100mm
工作电源	DC12V-24V
工作电流	<200mA
负载电流	<200mA
响应时间	二级<20ms; 三、四级≤50ms
诊断覆盖率	>99%
平均无危险故障时间	200a
安全等级	PL e (EN ISO 13849)
防护等级	IP65
工作温度	–10°C ~ +55°C
环境湿度	20°C, RH ≤85%
抗光干扰	10000Lux (入射角≥5°)
抗振动	频率:10-55Hz, 振幅:0.35mm
抗冲击	15g, 16ms, X,Y,Z轴，每轴1000次

选型表：

光轴间距20mm					光轴间距40mm					光轴间距80mm
规格	光束	H1	L	L1/2/3	规格	光束	H1	L	L1/2/3	规格	光束	H1	L	L1/2/3
SN□0820	08	190	210	235	SN□0440	04	210	210	235	SN□0280	02	260	210	235
SN□1220	12	270	290	315	SN□0640	06	290	290	315	SN□0480	04	420	370	395
SN□1620	16	350	370	395	SN□0840	08	370	370	395	SN□0680	06	580	530	555
SN□2020	20	430	450	475	SN□1040	10	450	450	475	SN□0880	08	740	690	715
SN□2420	24	510	530	555	SN□1240	12	530	530	555	SN□1080	10	900	850	875
SN□2820	28	590	610	635	SN□1440	14	610	610	635	SN□1280	12	1060	1010	1035
SN□3220	32	670	690	715	SN□1640	16	690	690	715	SN□1480	14	1220	1170	1195
SN□3620	36	750	770	795	SN□1840	18	770	770	795	SN□1680	16	1380	1330	1355
SN□4020	40	830	850	875	SN□2040	20	850	850	875	SN□1880	18	1540	1490	1515
SN□4420	44	910	930	955	SN□2240	22	930	930	955	SN□2080	20	1700	1650	1675
SN□4820	48	990	1010	1035	SN□2440	24	1010	1010	1035
SN□5220	52	1070	1090	1115	SN□2640	26	1090	1090	1115
SN□5620	56	1150	1170	1195	SN□2840	28	1170	1170	1195
SN□6020	60	1230	1250	1275	SN□3040	30	1250	1250	1275
SN□6420	64	1310	1330	1355	SN□3240	32	1330	1330	1355
SN□6820	68	1390	1410	1435	SN□3440	34	1410	1410	1435
SN□7220	72	1470	1490	1515	SN□3640	36	1490	1490	1515
SN□7620	76	1550	1570	1595	SN□3840	38	1570	1570	1595
SN□8020	80	1630	1650	1675	SN□4040	40	1650	1650	1675
SN□8420	84	1710	1730	1755	SN□4240	42	1730	1730	1755
SN□8820	88	1790	1810	1835	SN□4440	44	1810	1810	1835
SN□9220	92	1870	1890	1915	SN□4640	46	1890	1890	1915
SN□9620	96	1950	1970	1995	SN□4840	48	1970	1970	1995
					SN□5040	50	2050	2050	2075
					SN□5240	52	2130	2130	2155
					SN□5440	54	2210	2210	2235
					SN□5640	56	2290	2290	2315
					SN□5840	58	2370	2370	2395
					SN□6040	60	2450	2450	2475
					SN□6240	62	2530	2530	2555
					SN□6440	64	2610	2610	2635
					SN□6640	66	2690	2690	2715
					SN□6840	68	2770	2770	2795

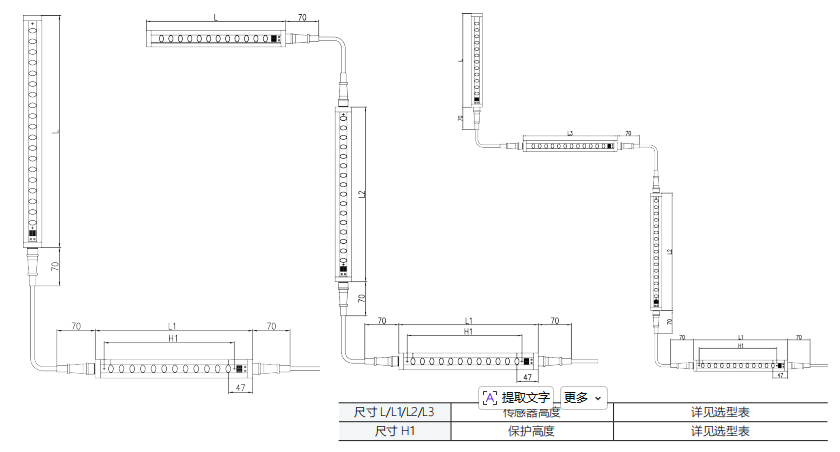

H:保护高度,L:传感器高度；
可任意组合,如2级级联 SND2820-1440-NPN-W；3级级联 SND2820-1440-0880-NPN-W；4级级联 SND2820-1440-0880-2020-NPN-W
