SND/E/G系列4级安全光幕

特点：◆通过CE安全4级认证;◆规格型号齐全，安装方便，接线简单;◆完善的自检、互检功能;◆抗电磁、光干扰能力强;◆抗振性强，防水、防尘性能优越;◆具有工作状态、接线、故障指示及辅助对光功能;◆具有安全监控的双路PNP输出(可定制双路NPN输出);◆具备EDM、辅助输出功能。技术参数：保护...

产品详情

特点：

◆通过CE安全4级认证;
◆规格型号齐全，安装方便，接线简单;
◆完善的自检、互检功能;
◆抗电磁、光干扰能力强;
◆抗振性强，防水、防尘性能优越;
◆具有工作状态、接线、故障指示及辅助对光功能;
◆具有安全监控的双路PNP输出(可定制双路NPN输出);
◆具备EDM、辅助输出功能。

技术参数：

保护长度	D: 0~8000mm; G: 0-10000mm(标准)	E: 0~20000mm(标准), G: 0~40000mm(超长）
光轴间距	20mm, 40mm, 80mm,160mm,320mm	20mm, 40mm, 80mm,160mm,320mm
检测精度	30mm, 50mm, 100mm,180mm,340mm	40mm, 60mm, 100mm,180mm,340mm

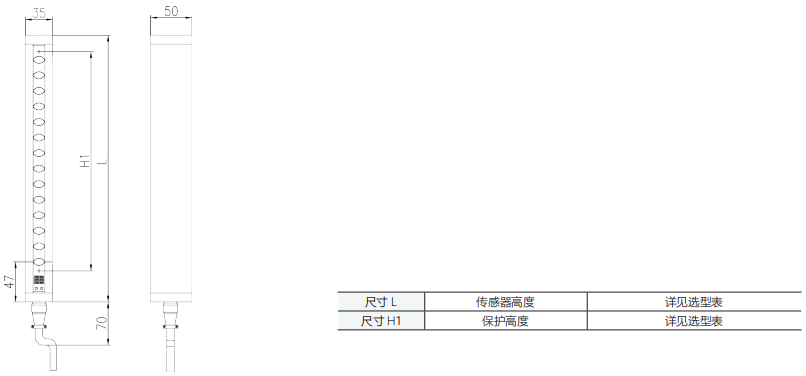

保护高度	见选型表
工作电源	DC12V~24V
工作电流	<200mA
负载电流	<200mA
响应时间	<20ms
诊断覆盖率	>99%
平均无危险故障时间	200a
安全等级	PL e (EN ISO 13849)
防护等级	IP65
工作温度	–10°C ~ +55°C
环境湿度	20°C, RH ≤85%
抗光干扰	10000Lux (入射角≥ 5°)
抗振动	频率:10~55Hz, 振幅:0.35mm

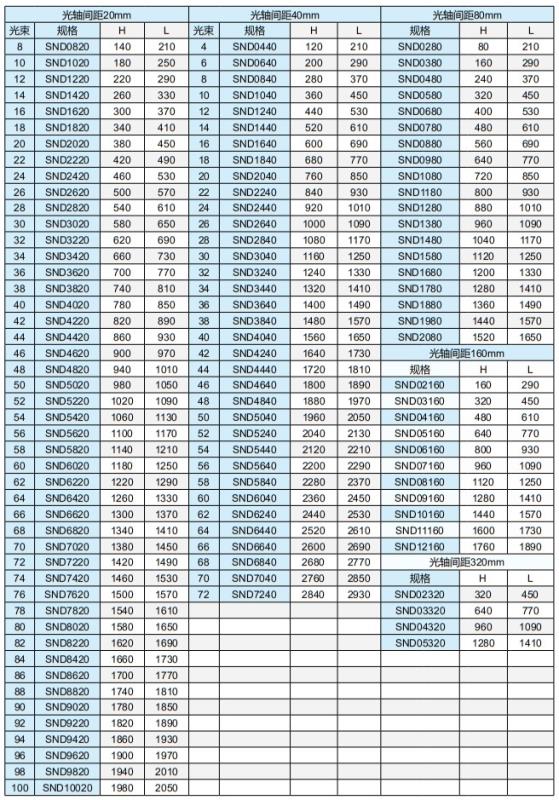

选型表：

光轴间距20mm				光轴间距40mm				光轴间距80mm
规格	光束	H1	L	规格	光束	H1	L	规格	光束	H1	L
SN□0820	08	190	210	SN□0440	04	210	210	SN□0280	02	260	210
SN□1020	10	230	250	SN□0640	06	290	290	SN□0380	03	340	290
SN□1220	12	270	290	SN□0840	08	370	370	SN□0480	04	420	370
SN□1420	14	310	330	SN□1040	10	450	450	SN□0580	05	500	450
SN□1620	16	350	370	SN□1240	12	530	530	SN□0680	06	580	530
SN□1820	18	390	410	SN□1440	14	610	610	SN□0780	07	660	610
SN□2020	20	430	450	SN□1640	16	690	690	SN□0880	08	740	690
SN□2220	22	470	490	SN□1840	18	770	770	SN□0980	09	820	770
SN□2420	24	510	530	SN□2040	20	850	850	SN□1080	10	900	850
SN□2620	26	550	570	SN□2240	22	930	930	SN□1180	11	980	930
SN□2820	28	590	610	SN□2440	24	1010	1010	SN□1280	12	1060	1010
SN□3020	30	630	650	SN□2640	26	1090	1090	SN□1380	13	1140	1090
SN□3220	32	670	690	SN□2840	28	1170	1170	SN□1480	14	1220	1170
SN□3420	34	710	730	SN□3040	30	1250	1250	SN□1580	15	1300	1250
SN□3620	36	750	770	SN□3240	32	1330	1330	SN□1680	16	1380	1330
SN□3820	38	790	810	SN□3440	34	1410	1410	SN□1780	17	1460	1410
SN□4020	40	830	850	SN□3640	36	1490	1490	SN□1880	18	1540	1490
SN□4220	42	870	890	SN□3840	38	1570	1570	SN□1980	19	1620	1570
SN□4420	44	910	930	SN□4040	40	1650	1650	SN□2080	20	1700	1650
SN□4620	46	950	970	SN□4240	42	1730	1730	光轴间距160mm
SN□4820	48	990	1010	SN□4440	44	1810	1810	规格	光束	H1	L
SN□5020	50	1030	1050	SN□4640	46	1890	1890	SN□02160	02	500	290
SN□5220	52	1070	1090	SN□4840	48	1970	1970	SN□03160	03	660	450
SN□5420	54	1110	1130	SN□5040	50	2050	2050	SN□04160	04	820	610
SN□5620	56	1150	1170	SN□5240	52	2130	2130	SN□05160	05	980	770
SN□5820	58	1190	1210	SN□5440	54	2210	2210	SN□06160	06	1140	930
SN□6020	60	1230	1250	SN□5640	56	2290	2290	SN□07160	07	1300	1090
SN□6220	62	1270	1290	SN□5840	58	2370	2370	SN□08160	08	1460	1250
SN□6420	64	1310	1330	SN□6040	60	2450	2450	SN□09160	09	1620	1410
SN□6620	66	1350	1370	SN□6240	62	2530	2530	SN□10160	10	1780	1570
SN□6820	68	1390	1410	SN□6440	64	2610	2610	SN□11160	11	1940	1730
SN□7020	70	1430	1450	SN□6640	66	2690	2690	SN□12160	12	2100	1890
SN□7220	72	1470	1490	SN□6840	68	2770	2770	光轴间距320mm
SN□7420	74	1510	1530	SN□7040	70	2850	2850	规格	光束	H1	L
SN□7620	76	1550	1570	SN□7240	72	2930	2930	SN□02320	02	980	450
SN□7820	78	1590	1610					SN□03320	03	1300	770
SN□8020	80	1630	1650					SN□04320	04	1620	1090
SN□8220	82	1670	1690					SN□05320	05	1940	1410
SN□8420	84	1710	1730
SN□8620	86	1750	1770
SN□8820	88	1790	1810
SN□9020	90	1830	1850
SN□9220	92	1870	1890
SN□9420	94	1910	1930
SN□9620	96	1950	1970
SN□9820	98	1990	2010
SN□10020	100	2030	2050

注：标准版SND/E/G安全光幕选型表。: D系列: 0~8m; E系列: 0~20m; G系列: 0~10m(标准)，5~40m(超远)。对于光轴间距为20mm的多功能版SND/E安全光幕，其光束从8路开始，并以4路递增，如08,12,16, 20,24.......100；对于其他光轴间距的多功能版SND/E安全光幕和级联安全光幕，可参照对应选型表。

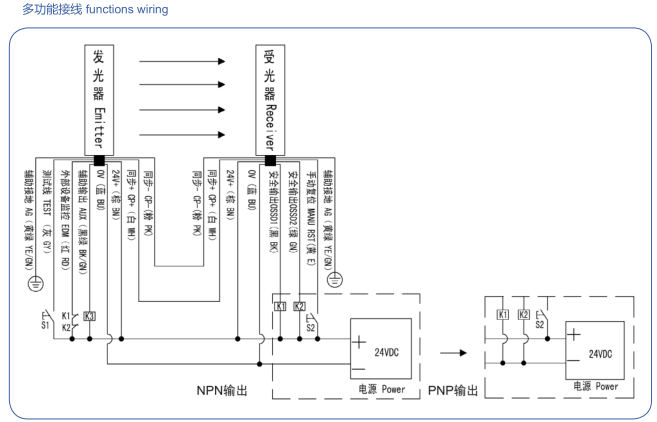

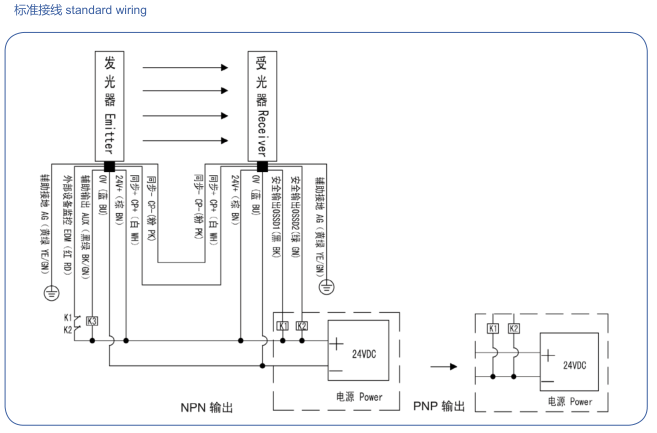

接线图：

SNDE系列：

SNG系列：
