ST4系列安全光幕（TUV认证）

ST4系列安全光幕（TUV认证）

特点：◆通过TUV安全4级认证;◆规格型号多，适用范围广;◆电路设计采用冗余和自检设计，确保当安全光幕自身出现故障时，不向所控制的电路发送错误信号;◆具有多种固定方式,安装方便快捷;◆抗电磁、光干扰能力强;◆抗振性能强、防水防尘性能优越;◆使用寿命长，可靠性高;◆具有工作状态、接线...

产品详情

特点：

◆ 通过TUV 安全4级认证;

◆ 规格型号多，适用范围广;

◆ 电路设计采用冗余和自检设计，确保当安全光幕自身出现故障时，不向所控制的电路发送错误信号;

◆ 具有多种固定方式,安装方便快捷;

◆ 抗电磁、光干扰能力强;

◆ 抗振性能强、防水防尘性能优越;

◆ 使用寿命长，可靠性高;

◆ 具有工作状态、接线、故障指示;

◆ 具有反向脉冲的双路PNP安全输出;

◆ 具有外部设备监控（EDM）功能、辅助输出功能。

参数：

保护长度 0~12000mm
保护高度 见选型表
光轴间距 7.5mm, 15mm, 30mm
检测精度 14mm, 21mm, 36mm
工作电源 DC24V
功耗 ＜10W（不带负载）
负载电流 <200mA
响应时间 （光束数*0.1ms+1ms）*3
诊断覆盖率 >99%
安全认证 TUV
安全等级 PL e (EN ISO 13849)
防护等级 IP65
工作温度 –10°C ~ +55°C
环境湿度 20°C, RH ≤85%
抗光干扰 10000Lux (入射角≥5°)
抗振动 频率:10~55Hz, 振幅:0.35±0.05mm
抗冲击 10g, 16ms, X,Y,Z轴，每轴1000次


接线图：

标准：

EDM功能：

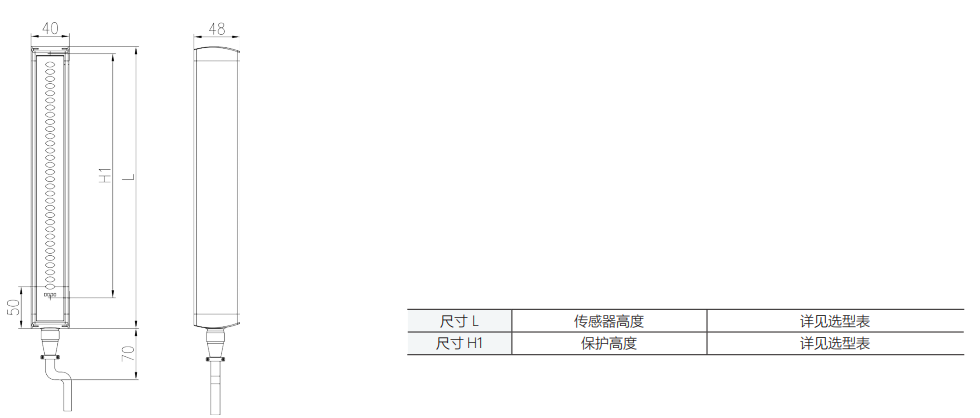

外形尺寸及选型表：



检测精度14mm 检测精度21mm 检测精度36mm
规格 光束 H1 L 规格 光束 H1 L 规格 光束 H1 L
ST4-14-112 16 134 181 ST4-21-105 8 141 181 ST4-36-90 4 156 181
ST4-14-232 32 254 301 ST4-21-225 16 261 301 ST4-36-210 8 276 301
ST4-14-352 48 374 421 ST4-21-345 24 381 421 ST4-36-330 12 396 421
ST4-14-472 64 494 541 ST4-21-465 32 501 541 ST4-36-450 16 516 541
ST4-14-592 80 614 661 ST4-21-585 40 621 661 ST4-36-570 20 636 661
ST4-14-712 96 734 781 ST4-21-705 48 741 781 ST4-36-690 24 756 781
ST4-14-832 112 854 901 ST4-21-825 56 861 901 ST4-36-810 28 876 901
ST4-14-952 128 974 1021 ST4-21-945 64 981 1021 ST4-36-930 32 996 1021
ST4-14-1072 144 1094 1141 ST4-21-1065 72 1101 1141 ST4-36-1050 36 1116 1141
ST4-14-1192 160 1214 1261 ST4-21-1185 80 1221 1261 ST4-36-1170 40 1236 1261
ST4-14-1312 176 1334 1381 ST4-21-1305 88 1341 1381 ST4-36-1290 44 1356 1381
ST4-14-1432 192 1454 1501 ST4-21-1425 96 1461 1501 ST4-36-1410 48 1476 1501
ST4-14-1552 208 1574 1621 ST4-21-1545 104 1581 1621 ST4-36-1530 52 1596 1621
ST4-14-1672 224 1694 1741 ST4-21-1665 112 1701 1741 ST4-36-1650 56 1716 1741
