SFA/B系列无盲区安全光幕

特点：◆通过CE安全4级认证；◆无盲区设计、体积精巧、外形美观；◆安装方便、灵活；◆抗电磁、光干扰能力强；◆抗振性强，防水、防尘性能优越；◆具有工作状态、接线、故障指示及辅助对光功能；◆具有安全监控的双路NPN/PNP输出；◆具有EDM、辅助输出功能(可选）。技术参数：保护长度A系列：0...

特点：

◆通过CE安全4级认证；
◆无盲区设计、体积精巧、外形美观；
◆安装方便、灵活；
◆抗电磁、光干扰能力强；
◆抗振性强，防水、防尘性能优越；
◆具有工作状态、接线、故障指示及辅助对光功能；
◆具有安全监控的双路NPN/PNP输出；
◆具有EDM、辅助输出功能 (可选）。

技术参数：

保护长度	A系列：0~4000mm; B系列：0~8000mm
保护高度	见选型表
光轴间距	7.5mm, 15mm
检测精度	14mm, 21mm
工作电源	DC12V~24V
工作电流	<200mA
负载电流	<200mA
响应时间	<20ms
诊断覆盖率	>99%
平均无危险故障时间	99a
安全等级	PL e (EN ISO 13849)
防护等级	IP65
工作温度	–10°C ~ +55°C
环境湿度	20°C, RH ≤85%
抗光干扰	10000Lux (入射角≥5°)
抗振动	频率:10~55Hz, 振幅:0.35mm
抗冲击	10g, 16ms, X,Y,Z轴，每轴1000次

接线图：

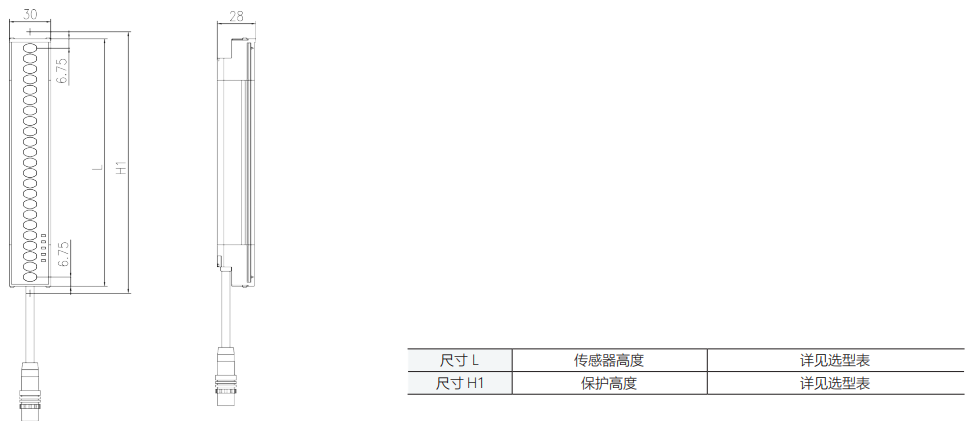

选型表：

检测精度14mm				检测精度21mm
规格	光束	H1	L	规格	光束	H1	L
SF□140165	23	187	179	SF□210165	12	201	179
SF□140225	31	247	239	SF□210225	16	261	239
SF□140285	39	307	299	SF□210285	20	321	299
SF□140345	47	367	359	SF□210345	24	381	359
SF□140405	55	427	419	SF□210405	28	441	419
SF□140465	63	487	479	SF□210465	32	501	479
SF□140525	71	547	539	SF□210525	36	561	539
SF□140585	79	607	599	SF□210585	40	621	599
SF□140645	87	667	659	SF□210645	44	681	659
SF□140705	95	727	719	SF□210705	48	741	719
SF□140765	103	787	779	SF□210765	52	801	779
SF□140825	111	847	839	SF□210825	56	861	839
SF□140885	119	907	899	SF□210885	60	921	899
SF□140945	127	967	959	SF□210945	64	981	959
SF□141005	135	1027	1019	SF□211005	68	1041	1019
SF□141065	143	1087	1079	SF□211065	72	1101	1079
SF□141125	151	1147	1139	SF□211125	76	1161	1139
SF□141185	159	1207	1199	SF□211185	80	1221	1199
SF□141245	167	1267	1259	SF□211245	84	1281	1259
SF□141305	175	1327	1319	SF□211305	88	1341	1319
SF□141365	183	1387	1379	SF□211365	92	1401	1379
SF□141425	191	1447	1439	SF□211425	96	1461	1439
SF□141485	199	1507	1499	SF□211485	100	1521	1499

*注：□: A系列: 0~4m; B系列: 0~8m
