SNA/B系列安全光幕

特点：◆规格型号齐全，安装方便，接线简单；◆完善的自检功能；◆抗电磁、光干扰能力强；◆抗振性强，防水、防尘性能优越；◆配控制器提供双路继电器信号输出，可选双路NPN/PNP信号输出；◆LED指示工作及故障状态；◆可配置S型外置控制器提供双面防护；◆具有安全监控的双路PNP输出(NPN输出可...

产品详情

特点：

◆规格型号齐全，安装方便，接线简单；
◆完善的自检功能；
◆抗电磁、光干扰能力强；
◆抗振性强，防水、防尘性能优越；
◆配控制器提供双路继电器信号输出，可选双路NPN/PNP信号输出；
◆LED指示工作及故障状态；
◆可配置S型外置控制器提供双面防护；
◆具有安全监控的双路PNP输出(NPN输出可定制) (SNC)。

技术参数：

系列	A系列	B系列
保护长度	0~3000mm	0~8000mm(标准), 5~40000mm(超长)
保护高度	光轴间距×(光束数-1)
光轴间距	20mm, 40mm, 80mm
检测精度	30mm, 50mm, 100mm
工作电源	DC12V~24V
工作电流	<200mA
负载电流	<200mA
响应时间	<10ms
诊断覆盖率	>99%
平均无危险故障时间	120a
防护等级	IP65
工作温度	–10°C ~ +55°C
环境湿度	20°C, RH ≤ 85%
抗光干扰	10000Lux (入射角≥ 5°)
抗振动	频率Frequency:10~55Hz, 振幅:0.35mm
抗冲击	15g, 16ms, X,Y,Z轴，每轴1000次

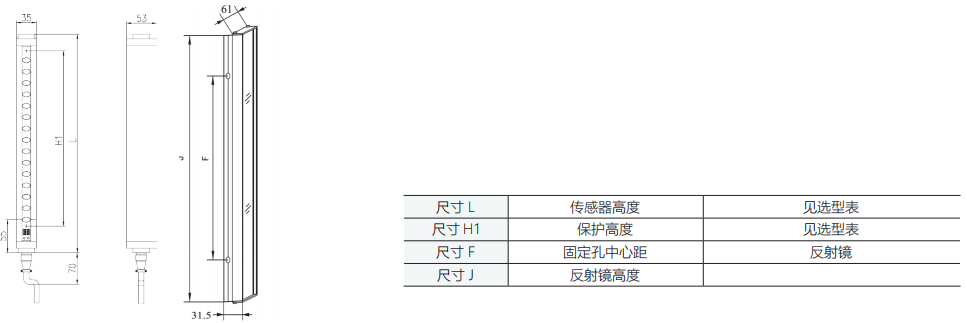

选型表：

光轴间距 20mm				光轴间距40mm			光轴间距80mm
光束	规格	H	L	规格	H	L	规格	H	L
2							SNA0280	80	225
4				SNA0440	120	225	SNA0480	240	385
6	SNA0620	100	185	SNA0640	200	305	SNA0680	400	545
8	SNA0820	140	225	SNA0840	280	385	SNA0880	560	705
10	SNA1020	180	265	SNA1040	360	465	SNA1080	720	865
12	SNA1220	220	305	SNA1240	440	545	SNA1280	880	1025
14	SNA1420	260	345	SNA1440	520	625	SNA1480	1040	1185
16	SNA1620	300	385	SNA1640	600	705	SNA1680	1200	1345
18	SNA1820	340	425	SNA1840	680	785	SNA1880	1360	1505
20	SNA2020	380	465	SNA2040	760	865	SNA2080	1520	1665
22	SNA2220	420	505	SNA2240	840	945
24	SNA2420	460	545	SNA2440	920	1025
26	SNA2620	500	585	SNA2640	1000	1105
28	SNA2820	540	625	SNA2840	1080	1185
30	SNA3020	580	665	SNA3040	1160	1265
32	SNA3220	620	705	SNA3240	1240	1345
34	SNA3420	660	745	SNA3440	1320	1425
36	SNA3620	700	785	SNA3640	1400	1505
40	SNA4020	780	865	SNA4040	1560	1665
44	SNA4420	860	945	SNA4440	1720	1825
48	SNA4820	940	1025	SNA4840	1880	1985
52	SNA5220	1020	1105	SNA5240	2040	2145
56	SNA5620	1100	1185	SNA5640	2200	2305
60	SNA6020	1180	1265	SNA6040	2360	2465
64	SNA6420	1260	1345	SNA6440	2520	2625
68	SNA6820	1340	1425	SNA6840	2680	2785
72	SNA7220	1420	1505	SNA7240	2840	2945

注：B系列外形尺寸及型号同A系列。

接线图：
